5200MXTD4_1、机壳分组件 MACHINE RRAME&MISCELLANEOUS COVER COMPONENTS

美机科技集团有限公司官方网站

会员登录中 | EN

当前位置：首页 > 配件中心 > 1、机壳分组件 MACHINE RRAME&MISCELLANEOUS COVER COMPONENTS

43-1

43-2

43-3

43-4

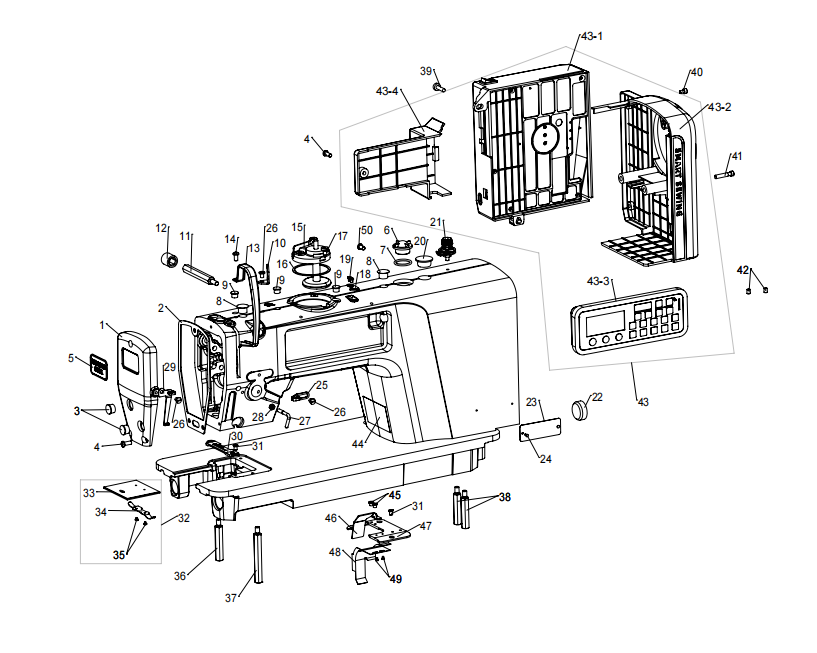

零件编号 (number)	零件品号 (Product number)	零件名称 (Product name)	5200MXTD4 用量 (Number of 5200MXTD4 used)
1	PFQ5Tt0101	面板	1
2	PFQ5Tt0102	Q5Tt面板垫	1
3	PF8420M-D3010107	橡皮塞12.5	2
4	PF5550161	后盖板加长螺钉	4
5	BZ3532	面板装饰牌（一拖二）	1
6	PF5550824	油窗	1
7	PF5550825	油窗O形圈	1
8	PF5550112	针杆曲柄螺孔塞	2
9	PF5550113	挑线连杆销螺孔塞(8.7)	3
10	PF0302113	三眼线勾	1
11	PFQ5Tt0120	翻到支柱(黑)	1
12	PFQ70162	Q7支撑橡胶套	1
13	PFQ5126	挑线杆护罩（电镀）	1
14	PF5550230	挑线杆护罩螺钉GS0551	1
15	PFS5T0142	磨砂绕线器+黑色NBR橡胶圈	1
16	PF900001511	绕线器垫片油封	1
17	PF90000131	绕线器紧固螺钉	3
18	PF90000132	绕线切刀	1
19	PF68425K19	油线支架螺钉	2
20	PF98000187	偏心轮调节孔塞	1
21	PFQ514101	重机绕线夹线器（白色）	1
22	PF5550115	下轴盲孔塞	1
23	BZ3236	Q5Tt型号牌(亮边)	1
24	SCJ6071	铆钉	2
25	PF5550316	右线钩	1
26	PF5550317	右线钩螺钉GS0552	2
27	PF9520MXDK021	大线钩组件	1
28	PF9520MXDK02101	大线钩螺母	1
29	PFQ5129	左线钩	1
30	PF852013502	1/8针板	1
31	PF9520MXDK054	针板螺钉	4
32	PF5550638	推板部件	1
33	PF555063801	推板	1
34	PF555063802	推板簧	1
35	PF555063803	推板螺钉	2
36	PF90000121	底板支柱（中）	1
37	PF90000120	底板支柱（长）	1
38	PF555013	底板支柱GS0548	2
39	PFQ571	送料距旋钮螺钉	1
40	PF1900A0403	螺钉	2
41	SCJ2117	内六角螺钉(三合一)	3
42	PF68425H33	螺钉	2
43	PFQ5Tt0144	Q5Tt电控组件（220V	1
43-1	PFQ5Tt014401	Q5Tt主轴电机	1
43-2	PFQ5Tt014402	Q5Tt（歩进电机）	1
43-3	PFQ5Tt014403	Q5Tt一拖二（按键屏）	1
43-4	PFQ5Tt014404	Q5Tt一拖二（塑料罩壳）(202C0327)	1
44	BZ3141	黄底警告标贴(PFQ1139)	1
45	BF700S014	螺钉	2
46	PF9520MXDK06101	下料挡板	1
47	PF852014902	针板盖(JIN新外形)	1
48	PF852014801	废料漏斗剪线款	1
49	PF03021561	导线板螺钉	2
50	PF555016	后窗板螺钉GS053	11
