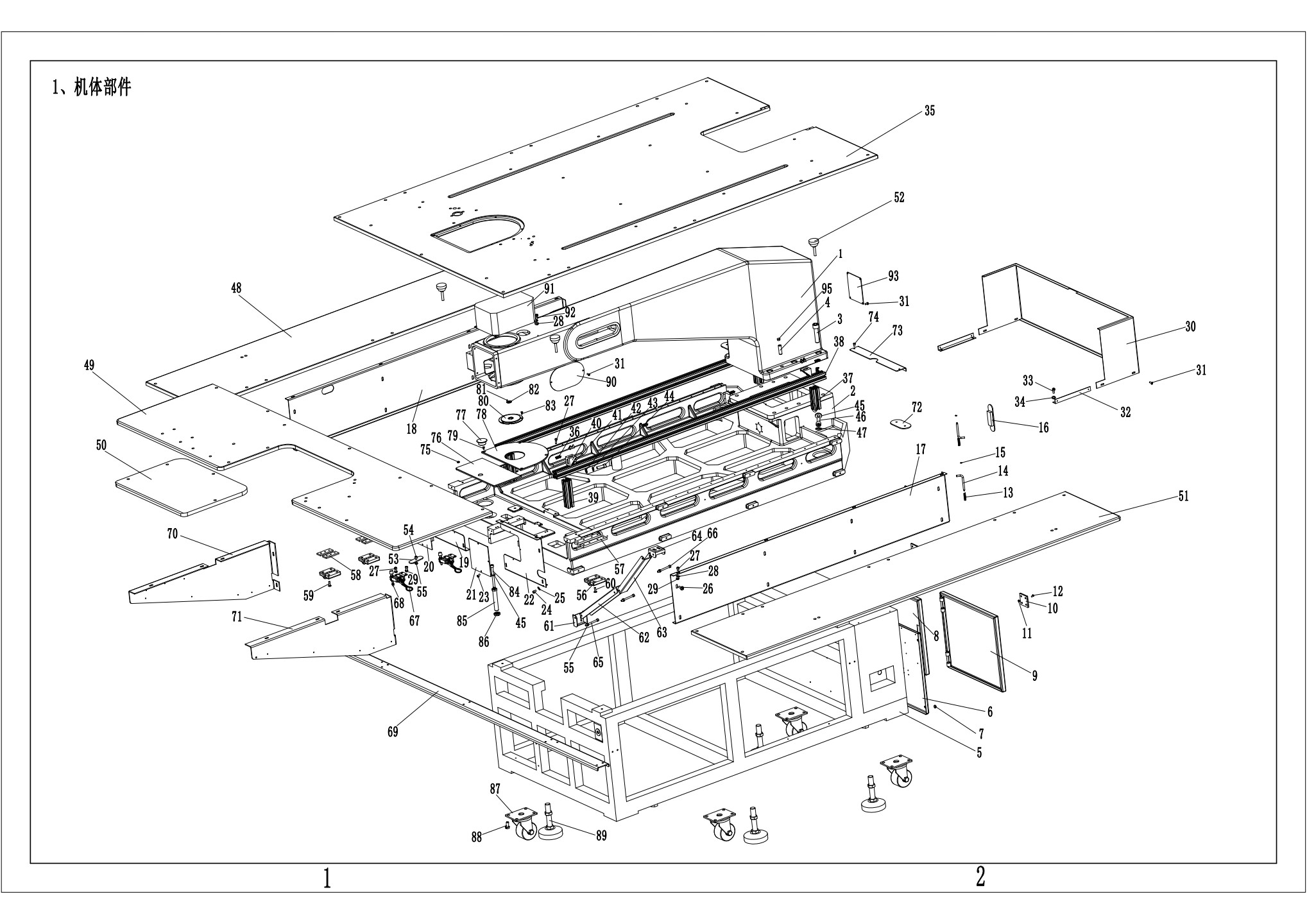

| 操作 (operation) |
数量 (quantity) |
零件编号 (number) |
零件品号 (Product number) |
零件名称 (Product name) |
|---|---|---|---|---|
| 1 | 31PFMS0101 | M10-95ET-机头臂涂装后 | ||
| 2 | 34PFMS0102 | M10-95ET-机座加工后 | ||
| 3 | PFMR0103 | 拼装螺钉M16X65 | ||
| 4 | PFMG0104 | 拼装销 12*40 | ||
| 5 | 31PFMS0104 | M10-95ET-机架组件-喷漆后 | ||
| 6 | PFMS01041601L | M10-95ET-电控箱安装板-喷漆后 | ||
| 7 | PFMG0121 | 法兰螺母M6 | ||
| 8 | PFMS010302L | M10-95ET-机架电控门-右-喷漆后 | ||
| 9 | PFMS010301L | M10-95ET-机架电控门-左-喷漆后 | ||
| 10 | SCJ5102 | 门摆页 | ||
| 11 | PFMJ1238 | M5-法兰螺母 | ||
| 12 | PFMJ1237 | M5X12-内六角成孔螺钉-发黑 | ||
| 13 | SCJ5100 | 插销弹簧 | ||
| 14 | SCJ5101 | 插销 | ||
| 15 | SCJ1004 | 开口挡圈 | ||
| 16 | SCJ5099 | 电控箱锁组件 | ||
| 17 | PFMSO10403L | 机架右侧板-喷漆后 | ||
| 18 | PFMS010402L | 机架左侧板-喷漆后 | ||
| 19 | PFMS010407L | 机架前挡板(左)-喷漆后 | ||
| 20 | PFMS01040701L | 机架前挡板盖板(左)-喷漆后 | ||
| 21 | PFMS01040801L | 机架前挡板盖板(右)-喷漆后 | ||
| 22 | PFMMS010408L | 机架前挡板(右)-喷漆后 | ||
| 23 | PF1310D106 | 十字盘头螺钉 M4X6 | ||
| 24 | PF1310D259 | 螺栓 M6X12 | ||
| 25 | PF1310R119 | 平垫圈 M6 | ||
| 26 | SCJ2999 | 十字大盘头螺钉M6*12 | ||
| 27 | PF1310B03 | 螺栓 M5X16 | ||
| 28 | PF1310J50 | 垫圈 5 | ||
| 29 | SCJ2040 | M5螺母 | ||
| 30 | PFMS010412L | 机架后罩壳-喷漆后 | ||
| 31 | PF1310A24 | 螺钉 M4X10 | ||
| 32 | PFMP016301L | 后罩壳安装架-喷漆后 | ||
| 33 | PF1310C110 | 螺栓 M4X8 | ||
| 34 | PF1310B47 | 垫圈 L4 | ||
| 35 | PFMS0105 | 台板 | ||
| 36 | PFMS0106 | T型螺母M5 | ||
| 37 | PFMS0110 | 支承杆立柱 L95 | ||
| 38 | PFMS0108 | 台板支承杆 | ||
| 39 | PFMS0109 | 支承杆立柱 L120 | ||
| 40 | PFMS0171 | 角码3030 | ||
| 41 | PFMS0107 | T型螺母M6 | ||
| 42 | PF7811118 | 弹簧垫片(11.1*6.1*1.2) | ||
| 43 | SCJ3005 | 弹性垫圈 | ||
| 44 | SCJ2016 | 内六角螺钉 | ||
| 45 | PFM90160 | 垫片 | ||
| 46 | PF9820J28 | 螺栓M8X40 | ||
| 47 | SC2-8 | 8弹垫 | ||
| 48 | PFMS0115 | 台板附板(左) | ||
| 49 | PFMS0117 | 台板附板（前） | ||
| 50 | PFMJ0121 | 前翻板 | ||
| 51 | PFMS0116 | 台板附板(右) | ||
| 52 | SCJ6156 | 撑脚D40*M8*40 | ||
| 53 | PFM90133 | 前翻板限位板 | ||
| 54 | PF430GC70 | 螺栓 M6X16 | ||
| 55 | PF19000120 | 螺母 M6 | ||
| 56 | PFM90122 | 台板铰链 | ||
| 57 | PFM90169 | 铰链垫块 | ||
| 58 | PFM90170 | 铰链垫块（短） | ||
| 59 | PFM90175 | 铰链连接螺钉 M6*16 | ||
| 60 | PFM90168 | 铰链连接螺钉 M6*20 | ||
| 61 | PFMP012803L | 关节A-喷漆后 | ||
| 62 | PFMP012801L | 支承杆（长）-喷漆后 | ||
| 63 | PFMP012802L | 支承杆（短）-喷漆后 | ||
| 64 | PFMP012804L | 关节B-喷漆后 | ||
| 65 | PF1310R102 | 螺栓 M6×60 | ||
| 66 | SCJ2111 | 内六角螺钉M6X65(电镀） | ||
| 67 | PFM90136 | 夹钳组件 | ||
| 68 | PFM90136-1 | 圆头螺母 | ||
| 69 | PFM90174L | 前附板联接板-喷漆后 | ||
| 70 | PFMS0139L | 前附板支承板(左)-喷漆后 | ||
| 71 | PFMS0140L | 前附板支承板(右)-喷漆后 | ||
| 72 | PFM90161 | 台板后联接板 | ||
| 73 | PFMS0147L | 台板后盖板-喷漆后 | ||
| 74 | PFM90147 | 盖板螺钉 M5*10 | ||
| 75 | PFM90140 | 磁铁φ10*2 | ||
| 76 | PFMS0149 | 前仓板 | ||
| 77 | PFMQ016501 | 激光吸风盖板 | ||
| 78 | PFMS0151 | 前缝台 | ||
| 79 | PFMS0180 | 内六角沉孔螺钉 M4X10 | ||
| 80 | PFMS0154 | 针板座 | ||
| 81 | PFMJ0154 | 针板螺钉 SM3/32″*56 L=2 | ||
| 82 | PFMJ015301 | 针板φ1.6 | ||
| 83 | PF1310D137 | 针板沉头螺钉 M4 | ||
| 84 | PFM90159 | 螺栓拉杆 M8*120 | ||
| 85 | PFM90157 | 调整螺栓 M16*1.5*90 | ||
| 86 | PFM90158 | 螺母 M16*1.5 | ||
| 87 | PFM90152 | 脚轮 | ||
| 88 | PFM90153 | 脚轮安装螺钉 M8*16 | ||
| 89 | PFM90194 | 撑脚 | ||
| 90 | PFMS0169L | 机臂侧盖板-喷漆后 | ||
| 91 | PFMS0170L | 机头臂上罩壳-喷漆后 | ||
| 92 | PF1310C252 | 螺栓 M4X10 | ||
| 93 | PFMR0162L | 机臂尾板 | ||
| 94 | PF8420M-D3010107 | 橡皮塞12.5 |
